一、背景介紹

現代化工企業生產車間，各種設備24小時運行，還有多樣化的生產流程，對于設備的正常運轉有著很高的要求，如何保證設備穩定高效運行和人員安全的生產，是生產型企業尤為為重要的問題，每年全國制造業由于巡查不到位，設備損壞未及時發現，以及周邊環境安全隱患未及時察覺，所造成的財產和生命損失數額十分巨大。

如何預防化工廠爆炸、火災等重大事故發生？如何實現人員安全管理？在人員遇到危險情況時，如何能第 一時間及時處理？如何查看人員歷史軌跡信息，為責任的判斷提供依據？如何才能掌握到員工的實時信息及歷史工作信息？隨著化工廠建設的不斷推進，人員定位技術在很多化工廠得到了實地應用。 由于考慮到化工廠人員應用的嚴謹性，無論是從定位精度、安全性、抗干擾、功耗等角度來分析，人員定位技術無疑是Z理想的化工廠人員定位技術之一。

二、核心價值

通過在生產車間部署基于人員定位技術的定位設備，并為工作人員及相關生產。設備配置標簽卡（具有唯 一 ID），標簽卡接收基站下發信號，通過接收信號時間差，利用人員定位的算法實現定位功能，結合視頻聯動等技術，實現對生產車間的智能化管理。

三、系統組成

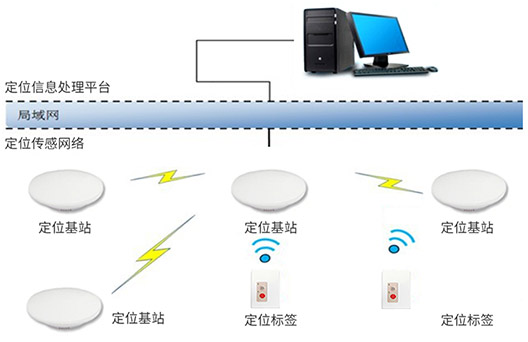

系統組成圖

標簽卡記錄人員信息，基站定位標簽位置并讀取信息，通過網絡傳輸到服務器進行計算，然后服務器把數據傳輸給電腦終端。

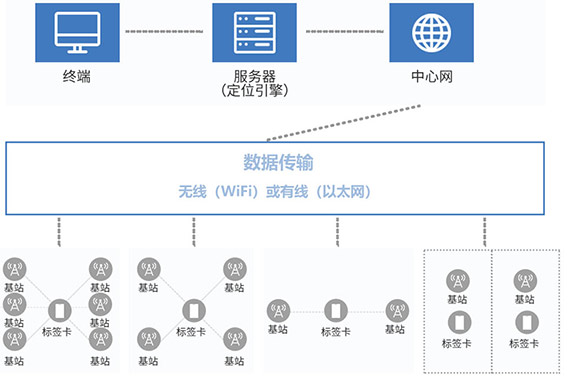

系統架構圖

人員佩戴定位標簽，進入基站覆蓋區域，基站讀取位置信息以及人員信息，回傳給終端。

四、系統功能

4.1實時顯示

4.1.1人員定位顯示

●  展示監控區域員工、外來施工人員、訪客等的數量、位置

●  通過品牌、型號、編碼篩選設備位置信息

●  動態顯示多人的實時位置軌跡

●  對定位標簽卡進行報警提示

4.1.2顯示地圖概況

●  3D 展示人員活動區域

●  可分樓層展示重點區域的電子圍欄、報警信息、工具按鈕

●  監控查看（在地圖上選擇查看的攝像頭，可以鏈接到視頻監控）。

4.1.3軌跡回放

●  回放某段時間內多人的巡檢軌跡軌跡，支持自定義繪制區域進行軌跡回放

●  支持自動跳過無位置數據時間段，可手動開啟

●  支持回放速率調節

●  支持軌跡報表導出

4.1.4超時報警

●  指定區域時間管控，違規報警

●  指定人員區域時間管控，違規報警

●  指定區域離開超時報警

●  特殊區域活動人員，靜止時長超過規定時間，立刻報警，并提示負責人員迅速抵達現場，查明情況

4.1.5人員報警

●  指定特殊區域內活動人員超過預定數量時（一般為10人），立刻報警

●  設定人員活動區域范圍，違規報警

●  出現在未指定活動區域范圍的人員，超過規定時間，違規報警

●  人員遇到危險發出求救信號時，鎖定人員位置，救援人員第 一時間可以實施救助

4.1.6考勤報表

●  單獨對部門設置考勤班次和考勤區域

●  按部門、個人、區域統計考勤工時

●  自動記錄人員考勤信息

●  支持報表導出、打印

●  一鍵查看考勤記錄軌跡

4.2跟蹤功能

4.2.1人員管理

●  人員管理，提供增刪改查人員信息的操作，支持上傳照片、附件等功能

●  人員定位系統與視頻監控系統準確對接，通過部門、卡號、姓名、崗位、應急等條件篩選出需要查看的人員實時位置、歷史軌跡、視頻監控

●  人員信息，可以顯示生產區域內人員信息列表，在地圖界面上，鼠標放在員工姓名上面（或點擊），可以顯示該人員的詳細信息，如姓名、部門、崗位、應急等信息

4.2.2權限管理

●  角色用戶組功能，支持角色權限設置，包括頁面和數據的增刪改查等操作權限

●  支持角色下的用戶設置，進一步細化用戶權限

●  用戶日志記錄用戶的所有操作

4.3緊急聯動

●  發生緊急情況可發出報警

●  系統自動彈出報警頁面，并附帶報警人員信息以及報警位置信息

●  系統自動下發給其余人員已產生了緊急情況

●  通知發生報警信息附近指定范圍內所有的人員提高警惕或者進行支援

4.4統計功能

4.4.1人數統計

●  通過智能門禁系統統計刷卡進入區域的人數與進入區域內人員定位確定的人數向對比，確保數據一致，減少作假的幾率。

●  統計人數情況，人員定位系統應先識別人員信息，再統計人數，以此區分人和器具、車輛。

4.4.2報警統計

●  統計報警信息，如報警時間、報警信息、報警類型、報警位置、處理狀態。

4.4.3巡檢統計

●  統計巡檢情況，可根據隱患類型、隱患來源、所屬部門、時間段、處理狀態等條件，統計隱患的等級數量、整改數量、完成數量， 并以豐富圖表的形式展出。同時可將各個部門一段時間內的隱患登記單與自查登記單進行匯總導出，形成安全隱患治理報告。

4.5電子圍欄

要求系統可以繪制電子圍欄，可以設定生效時間和范圍，在系統內廠區電子地圖上可快速完成電子圍欄圈定。

●  以2D地圖繪制權限區域，分樓層顯示人員活動信息，設置人員進出權限，劃分重點區域，對違規操作時報警提示

●  動態電子圍欄，圍欄隨標簽移動，進入報警提醒

●  還原現場越界軌跡

4.6設備自檢

●  系統每天在固定時間對所有設備進行故障檢測，如檢測到發生故障的設備，自動進行修復并記錄故障設備信息，如無法自動修復，將故障設備信息上報給管理人員

●  標簽自動進行電量檢測，并發送給系統進行記錄，當標簽電量過低時，標簽發出低電信息，系統提示充電

4.7設備保護

●  定位標簽關機時，系統自動記錄關機前一刻的位置信息以及標簽所記錄的人員信息

●  固定時間系統對所有標簽進行掃描，將缺失的標簽信息與所記錄的關機標簽進行比對，如關機的標簽在系統掃描時還未開機被系統檢測到，系統發出標簽丟失報警

●  所有標簽非法離開管理區域自動進行報警

4.8巡檢功能

4.8.1現場巡檢

●  規范現場巡檢工作，巡檢記錄電子化、巡檢過程可追溯，提升巡檢質量。

●  巡檢功能要實現與滄州市互聯網+安全生產綜合信息平臺的對接。各企業根據車間生產工藝、設備、設施、物料、特殊作業環節、管理措施等具體情況，布置巡檢點，并針對每個巡檢點，預先在電子巡檢系統中錄入相對應的檢查表，落實安全風險管控措施， 開展隱患排查工作。

●  依據廠區巡檢點、巡檢區域、巡檢路線、巡檢人員的設置情況，通過電子巡檢系統對巡檢人員實施智能化工作考核。

●  電子巡檢系統要結合人員定位功能，自動識別巡檢過程中人員情況，發現異常情況做到第 一時間預報警。

●  將領導帶班值班納入巡檢管理

4.8.2巡檢報警

●  指定路線巡檢，偏離路線報警

●  限制時間內未到達指定位置報警

●  未按照規定時間范圍巡邏報警

五、軟件平臺

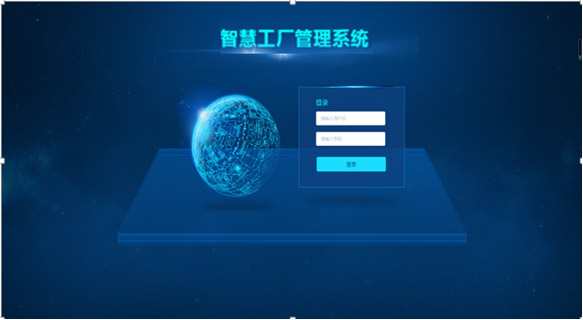

系統登錄界面

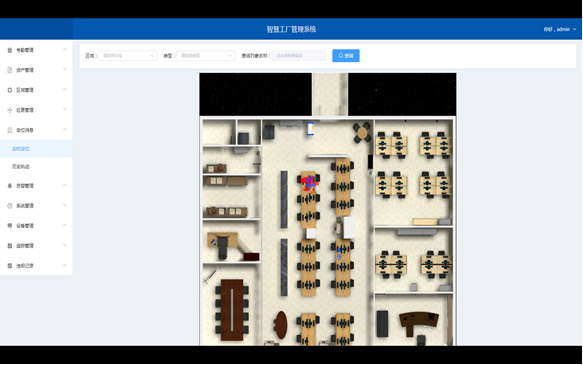

人員定位功能界面

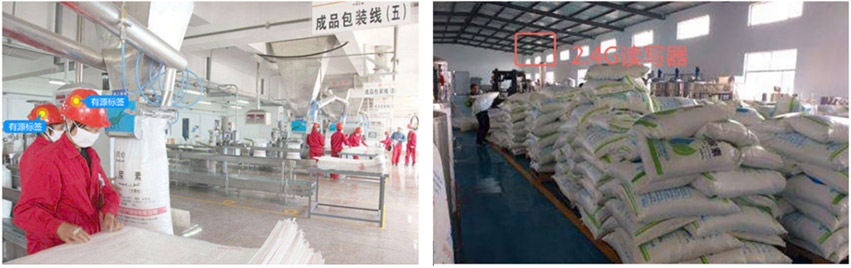

六、場景展示
